Замена ТЭНа в стиральной машине BEKO WKD65100

В данной статье кратко опишу процедуру замены ТЭНа в стиральной машине BEKO WKD65100 (ВЕКО). Это потребует от Вас иметь собственно новый ТЭН, отвертку на крест, вольтметр, час свободного времени.

Перед тем, как покупать новый ТЭН и производить какие-либо ремонтные работы, необходимо убедиться, что именно ТЭН неисправен.

Сделать это очень просто.
Сначала нужно снять заднюю крышку стиральной машины, затем - приподнять машину за переднюю часть так, чтобы можно было подлезть под неё спереди. Естественно, нужно заранее продумать, как стиральная машина будет стоять в таком положении. Во избежание эксцессов можно предварительно закрепить барабан болтами-фиксаторами (они шли в комплекте с BEKO WKD65100).

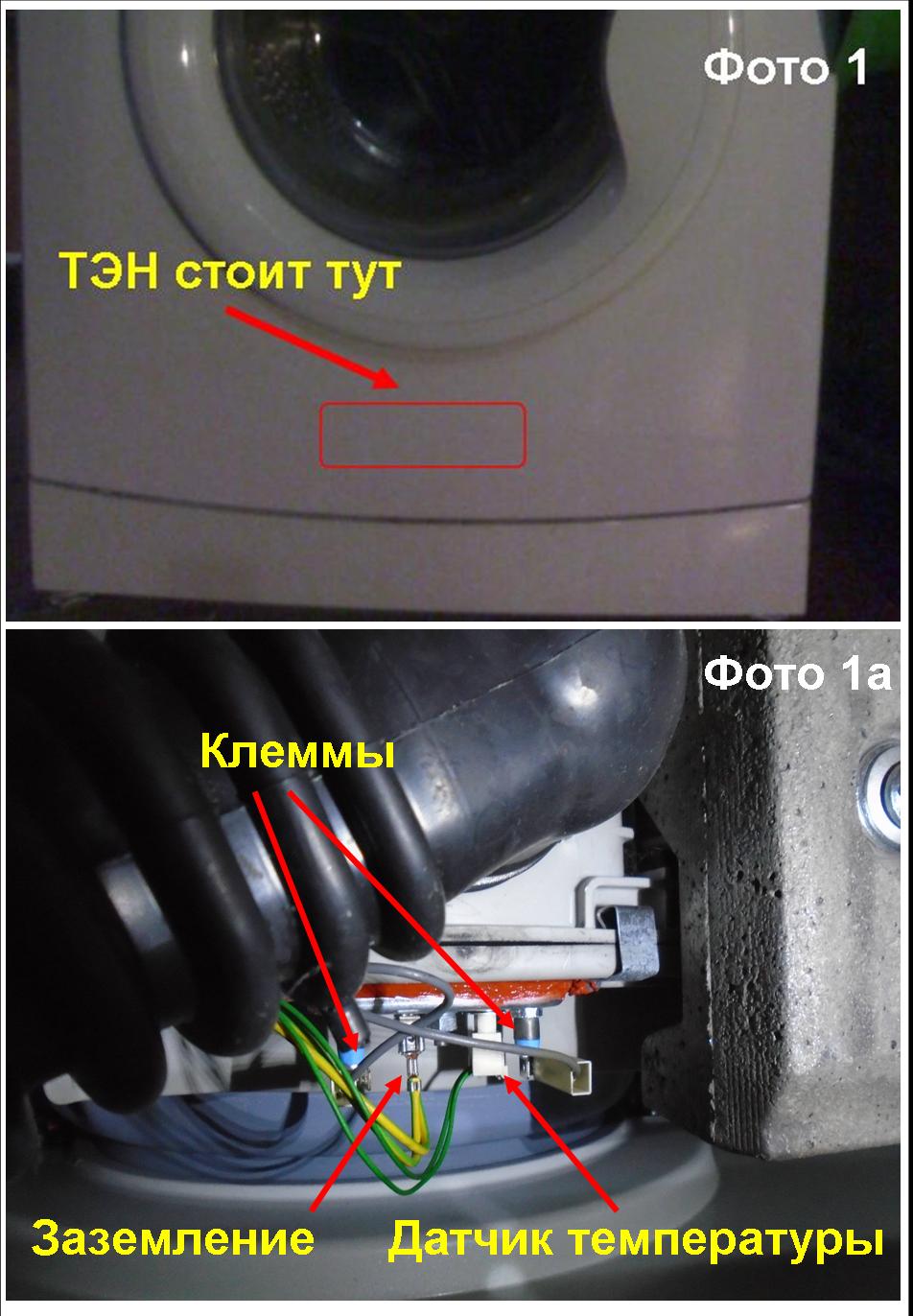

Как видно на фото 1, ТЭН в нашей стиральной машине, к сожалению, стоит в её передней части, а это значит, что достать его не так и просто. Именно поэтому для проверки его работоспособности понадобятся вышеописанные телодвижения.

Надёжно подперев машину (я брал низкую табуретку) и вооружившись фонариком, можно лезть под машину с вольтметром и проверять сопротивление на клеммах ТЭНа (фото 1а). Если реакции никакой нет, тогда вода не греется именно из-за нашего трубчатого электронагревателя.

Для замены я брал не оригинальный ТЭН, поскольку оригинальный на WKD65100 стоит очень дорого, а другой, подходящий по параметрам, вдвое дешевле.

Оригинальный ТЭН - IRCA 2863401800 рассчитан на 1900 Ватт (фото 2), он продается со встроенным датчиком температуры. Наверное, поэтому он дороже, чем другие.
Оригинальный ТЭН для BEKO WKD65100 (ВЕКО) имеет длину 24 см. Она измеряется от основания ТЭНа, то есть от внутренней стороны, до края нагревательного элемента.

Тот ТЭН, который я взял на замену, имеет немного большую мощность - 2000 Ватт. Длина его - 21 см. Это допустимые отклонения. Главное при выборе ТЭНа - это его длина и способ крепления. Немаловажным является наличие отверстия под датчик, а также соответствие клемм. В случае с ТЭНом для BEKO WKD65100 (ВЕКО) клеммы имеют один "лепесток", являются плоскими. На фото 2а можно в подробностях рассмотреть наш родной ТЭН с извлечённым из него датчиком. Кстати, датчик достается достаточно просто, главное - не сжимать его плоскогубцами, иначе можно повредить. А ведь датчик температуры для BEKO WKD65100 стоит чуть ли не столько же, сколько новый трубчатый электронагреватель!

Для сравнения родного и купленного мною ТЭНа привожу фото 3. Купленный немного меньше по размеру, однако главное, как я написал, - в способе крепления.

 На фото 4 можно

увидеть, как крепится ТЭН под барабаном. Видно плохо, однако суть в том, что там стоит скоба, которая фиксирует трубку ТЭНа, не давая ему соприкасаться с барабаном и одновременно "ездить" туда-сюда. Скоба держит ТЭН за его "внутреннюю" дугу.

 Итак, если Вы смогли обнаружить и проверить ТЭН в Вашей BEKO WKD65100, Вы сможете и поменять его самостоятельно. Чтобы самостоятельно поменять ТЭН в BEKO WKD65100, необходимо снять переднюю часть стиральной машины. Для этого вооружаемся отвёрткой и сперва откручиваем болты, крепящие дверцу (фото 5). Она прикручена двумя болтами, открутить их быстро не составит труда. Также необходимо открутить два болта, фиксирующих дверной замок (фото 7).

Немного труднее будет справится с пружиной, которая фиксирует резиновый уплотнитель к корпусу стиральной машины (фото 6 и 7). Главное при её снятии - не повредить резину, иначе машинка будет течь. Сам уплотнитель хорошо сидит на корпусе - на то он и уплотнитель)).

После этого необходимо аккуратно поддеть плоской отвёрткой панель управления, стараясь не повредить достаточно хрупкую пластмассу. Панель стоит на защёлках, поэтому нужно будет немного "поорудовать" отвёрткой, пока они не будут найдены.

Когда все защёлки будут вынуты из своих пазов, нужно аккуратно выдвинуть панель управления на себя. Сильно тянуть ни в коем случае нельзя, иначе можно повредить провода! Затем нужно вынуть панель и положить её на верх стиральной машины.

Следующий шаг - найти болты, крепящие переднюю панель стиральной машины к её корпусу, то есть остову, и открутить их.

Вроде всё. Теперь можно снимать переднюю панель BEKO WKD65100. Естественно, делать это лучше осторожно, мягко поддевая панель вверх (она крепится к остову также навесами). Как уже было сказано выше, ТЭН стоит прямо под барабаном, его мы уже нашли, когда лазали под машину.

Для извлечения неисправного ТЭНа нужно отсоединить провода от клемм питания и заземления, а также от датчика. Затем нужно ослабить гайку, которая стягивает резиновый уплотнитель, крепящий ТЭН в своём пазу. После этого спокойно извлекаем ТЭН.

После того, как на новый ТЭН для BEKO WKD65100 будет поставлен датчик, можно аккуратно вкладывать ТЭН в паз, внимательно фиксируя его в скобе крепления центральной частью дуги нагревателя (фото 4). По своей осторожности я также промазал резиновый уплотнитель высокотемпературным герметиком "для надёжности")).

Затем нужно затянуть гайку крепления ТЭНа, подсоединить внимательно все провода и осуществить сборку стиральной машины BEKO WKD65100 в обратном порядке. После этого, естественно, проверяем работоспособность!

При установке панели управления рекомендую внимательно проверить, все ли провода зафиксированы в своих клеммах. У меня один вышел из клеммы при разборке, поэтому я долго не мог выяснить, почему "глючит" стиральная машина.

Успехов!
